表5-1-1　検討結果

	水素 クロード サイクル	混合冷媒 　 サイクル	ネオン ブレイトン 基本形	ネリウム ブレイトン サイクル	ヘリウム ブレイトン サイクル
原料水素圧力 リサイクル高圧圧力 所要動力 パーセントカルノー	3.04MBRa 5.07MBRa 117MW 42%	3.04MBRa 5.07MBRa 124MW 40%	5.07MBRa 5.07MBRa 108MW 46%	5.07MBRa 5.07MBRa 110MW 45%	5.07MBRa 5.07MBRa 110MW 45%

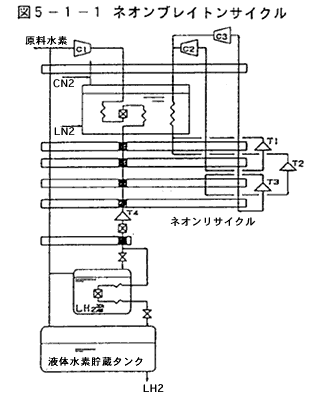

表5-1-2　拡張タービンの検討（ネオンブレイントン）

	T1（Ne）	T2（Ne）	T3（Ne）	T4（H2）
圧力（入／出）　[atm] 温度（入／出）　[K] 流量　　　　　 　[kg/s] 段数　　　　　　[-] 断熱効率　　　　[%]	50.0/14.6 81.0/53.1 38.7 1 83.0	50.0/7.0 73.2/37.3 57.0 1 83.2	7.0/1.1 52.9/28.4 57.0 1 84.6	50.0/13.0 32.9/29.9 4.2 1 81.5

表5-1-3　圧縮機の検討

	C1(H2)	C2(Ne)	C3(Ne)	C4(Ne)
圧力（入／出）　[atm] 温度（入／出）　[K] 段数　　　　　 　[-] 断熱効率（初/終）[%]	1.1/50.0 300/310 44 86.1/84.1	14.6/50.0 300/310 2 84.8/84.4	1.1/50.0 300/310 5 86.0/84.8	0.5/1.1 25.0/36.8 1 84.8
